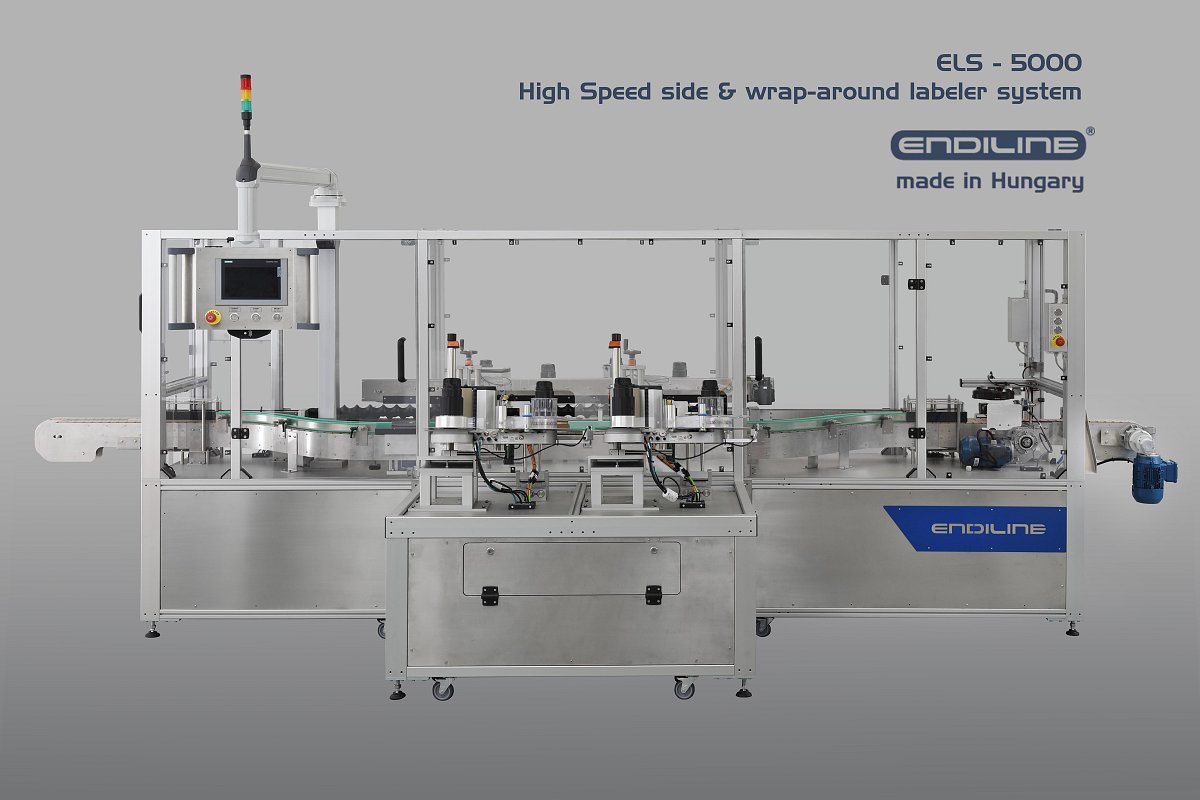

ELS-5000 nagysebességű oldalsó és körbcímkéző rendszer

Megrendelőnk kérésére olyan berendezést kellett terveznünk, amely egy gépben képes lekezelni a kúpos palástfelületű valamint a síkbafejthető, de domború felületű üvegek címkézését.

A berendezés közepén két külön szállítópálya található, az egyiken történik a folyamatos kúpos felületű termék címkézése, a másik, csigás szeparálóval ellátott pályán pedig a domború üvegek kezelése. Az egyidőben érkező, azonos formájú üvegek a beadagoló szállítópálya végén automatikusan kerülnek a nekik megfelelő középső pályára. Fontos elvárás volt a gép működésével kapcsolatban, hogy a gyártás nem állhat meg még a címketekercsek cseréjénél sem. Ezért mindkét közbülső pálya két-két címkézőapplikátort kapott. Amíg az aktív címkézőfej végzi a dolgát, addig a nem működő egységben el lehet végezni az új címke befűzését. Mivel a berendezés akár 300db/perc termék címkézésére is képes, a dupla címkézőfejek alkalmazása rendkívül költséghatékony. A szállítópálya végén helyeztük el a címke meglét ellenőrző modult. A felszerelt KEYENCE kamera megfelelő választásnak bizonyult, mert ennél az extrém sebességnél is stabilan érzékeli az áttetsző címkét, az eltérő színű fénytöréssel tűzdelt üvegeken. A nem megfelelő termék eltávolítása alatt sem állhat meg a gyártás, ezért sűrített levegős selejtkilökést alkalmaztunk.
