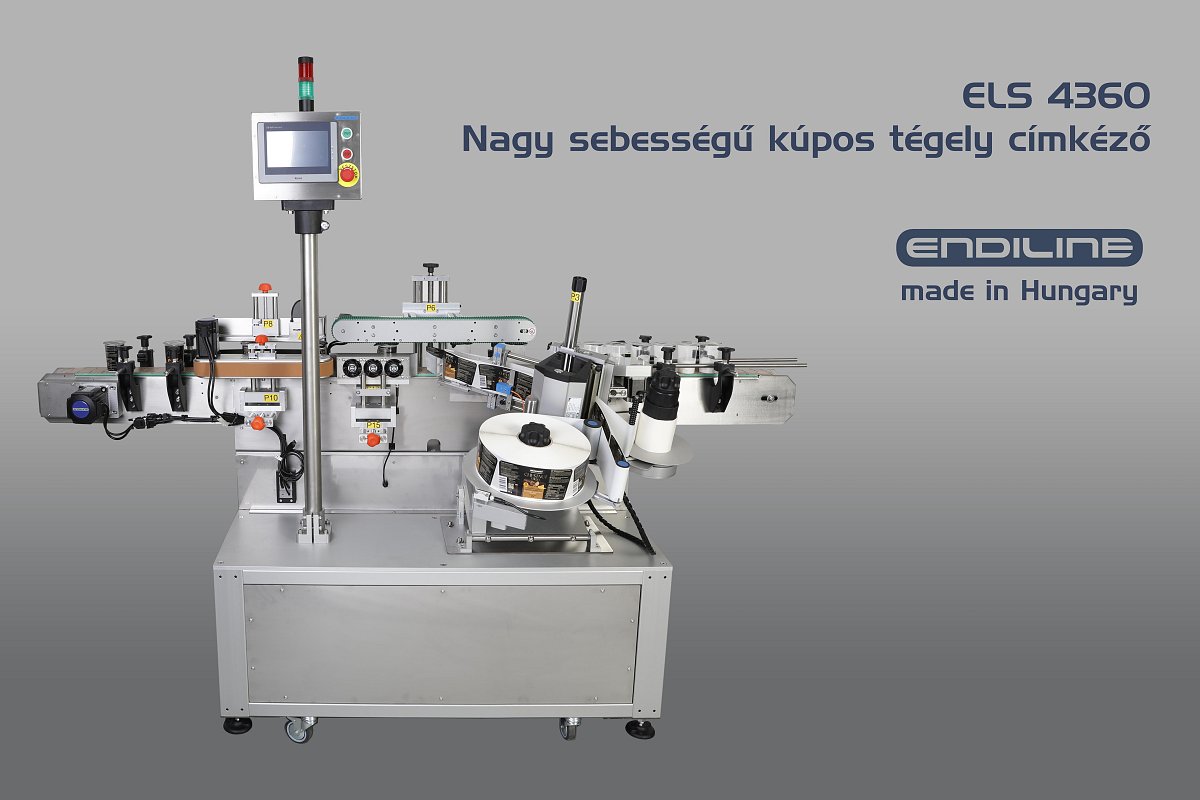

ELS 4360 Nagy sebességű kúpos tégely címkéző

Működési elv:
A termék a töltőgép 980mm munkamagasságú szállító pályájáról érkezik a műanyag elemes szállítópályára. A termék először a szeparáló művel találkozik. A szeparálás biztosítja, hogy a kúpos tégelyek ne torlódjanak össze, és a teljes talp felületükkel a szállítópályán maradjanak. A megfelelő termék közökkel, és már felső leszorítással rendelkező tégelyek automatikusan továbbhaladva érnek a forgató egységhez. A forgató mű egyes fészkei megfelelő pozícióban tartják a terméket, ugyanakkor biztosítják a forgástengelyük körüli elforgatást. Az egység a tégelyeket a címke leválasztó élhez továbbítja, ahol a címke kezdeti megtapadása, és a címke lefejtése is történik. Ezt követően a termék bekerül a "mángorló" egységbe. Ez az egység csúszásmentesen forgatja a tégelyeket két speciális bevonatú, szögben állítható felület között, ugyanakkor a lefejtett címkét rásimítja a tégely palástfelületére. A művelet végén a forgatómű a szállítópálya fölé visszatérve engedi útjára a felcímkézett terméket. A termék felületi egyenetlensége valamint a címkézendő felületre kifolyt tartalom miatt a címke alatt esetlegesen előfordulhat buborékképződés.

Termék paraméterek:
Töltött tömegek: 80g, illetve 150g
Címke méretek: 30mm magas ~150 mm hosszú, valamint 50,662mm magas 128,468 mm hosszú,
Tégely méretek: - Felső átmérő 95mm, alsó átmérő 48,6mm, teljes magasság 75,1mm, valamint - Felső átmérő 95mm, alsó átmérő 48,6mm, teljes magasság 57 mm

Műszaki specifikáció:
Címkézési kapacitás: 80-100db/perc
Pályamagasság: 980mm
Hajtások: Léptetőmotor
Címkézőgép típusa: HERMA H500 Premium applikátor
Címkeköz érzékelő típusa : HERMA FS03- Induktív elvű érzékelő ( Transzperans címkékhez is használható)

A berendezés fizikai paraméterei:
Mélység : 1100mm
Hosszúság : 2001 mm
Magasság : 1850 mm
Vázszerkezet: Alumínium profilos vázszerkezet, CNC-mart és lézervágott felépítmény.
Kezelés: Operátorpaneles kezelőfelület, kétszínű jelzőoszloppal ellátva

Névleges teljesítmény:
0.8 kW (állandósult üzemben)

Munkaspecifikus teljesítmény adatok:
80-100 db / perc
