ELA-3330 Kúpus vödör címkéző berendezés, fedéllezáró modullal

A berendezés alkalmas kúpos vödrök-tégelyek felcímkézésére, melyen a címke legfeljebb a termék kerületének legfeljebb 30%át fedi le.

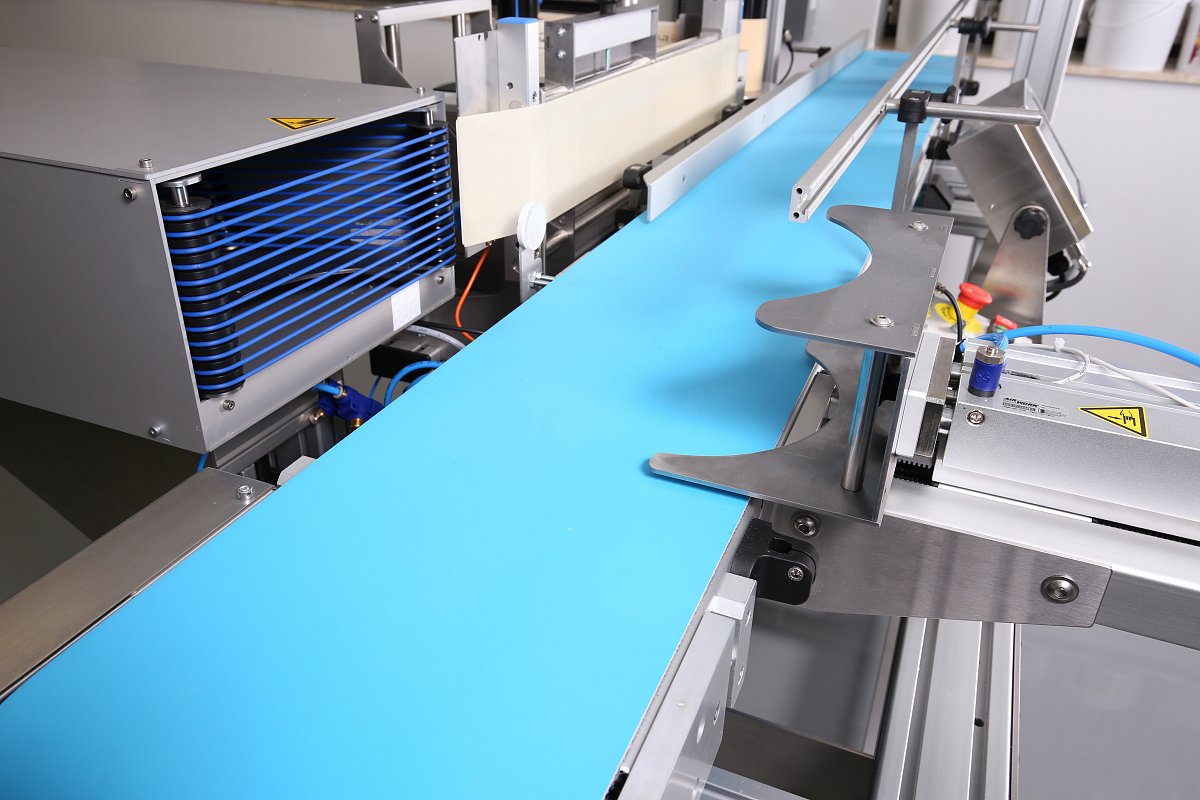

Működési elv: A terméket kézi erővel -vagy opcionálisan adagoló körasztal segítségével- juttathatjuk a szállítószalagra. Az operátor feladata a vödörre ráhelyezni a fedelet. A termék először a fedéllezáró művel találkozik. A speciális nagy átmérőjű henger alatt folyamatosan áthaladó vödörre, a pontosan beállítható nyomásnak köszönhetően rápattan a fedél. A címkét egy vákumozott felületre előre kitolja a címkézőfej. A tárgy érzékelő szenzorhoz érve a vödröt egy pneumatikus hengerpár végén található profil előretolja a címkézési pozícióba, és a folyamat teljes időtartamában ott tartja. A címkézési pozícióba érve a vákuumozott hevedersor az ott várakozó címkével elindul a címkézendő felület felé. A vödör kúpos felületét, az egységben található kúpkompenzátornak köszönhetően teljesen körbeöleli a hevedersor, és így a címke is.

A különböző vödrök-tégelyek méretéhez a berendezés úgy igazítható, hogy termék megfogó profilt cserélni kell.

A pálya végén egy tárolóba hullik a kész termék, vagy az opcionálisan rendelhető ELR-Forgó Körasztal segítségével pufferelhetjük a felcímkézett tégelyeket, vödröket..

Címkézési kapacitás: 15-25 darab/perc (A címkézési mennyiség függ az adagolástól, a palástfelületre kerülő címke hosszától, valamint a vödör, tégely átmérőjétől!)

Speciális esetekben thermo transfer hőnyomtatóval is felszerelhető (opcionális) dátumok, vonalkódok, sorszámok, vagy bármely más információ feliratozására. A termékek átmérőjéhez és magasságához az átállás egyszerűen beállítható. A különböző termékek közti átállás gyors, a berendezés felhasználóbarát.

Műszaki paraméterek:
Címkelefejtő típusa: HERMA Basic Servo hajtású címkézőgép
Hajtások: Léptetőmotor
Vezérlés: Siemens PLC
Címkeszalag szélesség: 160mm
Szállítópálya (heveder) szélessége: 250mm
Címkézőfejek száma: 1 db
Címketekercsátmérő: 300 / 76mm
Címkézési sebesség: max. 25 m/min
Címkézési kapacitás: kb. 20 Címke/Perc (termékfüggo)

Hálózat: 100-240V AC 50-60 Hz
Elektromos teljesítmény: 0.8 kW (állandósult üzemben)
Sűrített levegő: 6 bar
Gépváz alapméret: 1000 x 600 mm
Teljes befoglaló méret: 1620 x 920 mm
Munka magasság: 900-980 mm

Felhasználási területek: Gyógyszeripai címkézés, élelmiszeripari címkézés, kozmetikai címkézés, vegyipari címkézés, Flakon címkézőgép, tégely címkézőgép, üvegcse címkézőgép, üveg címkézőgép, vödör címkézőgép,
